2026.08.10肌电信号是一种极为微弱的生物电信号。对于健康人，其幅值约为1000 μV～3000 μV（峰-谷值）；对于残肢患者，幅度一般小于350 μV。如此微弱的信号在临床采集过程中，极易受到工频噪声（50 Hz/60 Hz）及其倍频信号的干扰。如果肌电生物反馈仪（以下简称"肌反仪"）的共模抑制能力不足，这些干扰信号将直接叠加在有效肌电信号上，导致反馈指示失准，严重时甚至可能误导治疗。
行业标准《YY/T 1095-2015 肌电生物反馈仪》明确规定：带显示系统的肌反仪，其共模抑制比应大于100 dB（见标准第5.5.7条）。这一指标是衡量肌反仪抑制输入端共模干扰能力的关键参数，直接关系到设备的安全性和有效性。
然而，要精准验证这一指标，离不开一台性能可靠、操作便捷的专业测试装置。深圳市一测医疗测试技术有限公司推出的 YICE1095-03 肌电共模抑制比测试装置，正是为满足这一需求而设计的专业解决方案。
二、标准溯源：YY/T 1095-2015 对共模抑制比测试的要求
2.1 标准的核心关切

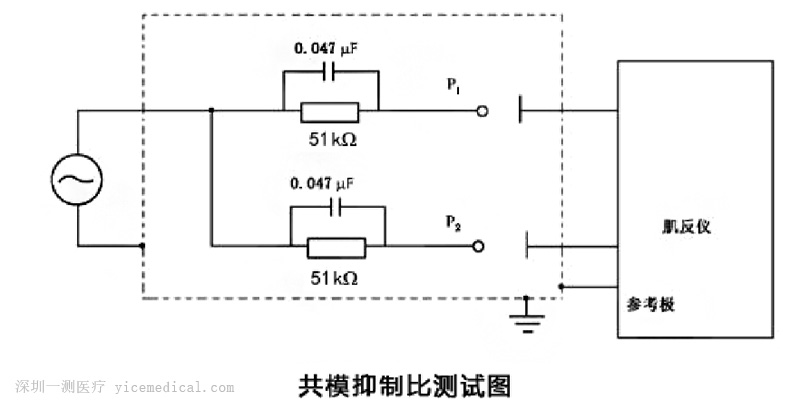

YY/T 1095-2015 标准在其资料性附录（附录A）中明确指出，共模抑制比测试的目的是验证放大器抑制输入端共模干扰的能力。标准要求使用51 kΩ电阻与47 nF电容并联的阻容网络来模拟电极与皮肤接触时的阻抗特性，同时将参考极接地，并建议使用屏蔽壳以减小外部噪声的拾取，屏蔽壳连接到大地参考点。
2.2 测试方法概述
根据标准第6.5.6条，共模抑制比的测试流程如下：
1、按通用试验电路连接肌反仪电极；
2、调节信号源输出一个幅值为1 V～5 V、频率为工频2倍频的正弦信号；
3、记录肌反仪显示值 Vs；
4、按公式计算：CMRR = 20 lg(Va/Vs)
其中 Va 为信号源输出值，Vs 为肌反仪显示值。测试结果应符合共模抑制比大于100 dB的规定。
2.3 标准的现实意义
共模抑制比测试并非孤立的技术指标检验，它与工频噪声抑制（第5.4条）、工频陷波器（第5.5.8条）等要求共同构成了肌反仪抗干扰性能的完整评价体系。一款合格的肌反仪，必须能在100 μV（峰-谷值）的工频正弦信号叠加于输入端时，反馈指示不发生改变。这要求从信号采集、放大、滤波到反馈输出的每一个环节都具备优异的噪声抑制能力——而共模抑制比正是衡量这一能力的基石指标。
三、YICE1095-03：为标准而生的专业测试方案
3.1 产品定位
YICE1095-03 肌电共模抑制比测试装置严格依据《YY/T 1095-2015 肌电生物反馈仪》中规定的测试电路和阻容参数设计，可输出工频及倍频共模干扰信号，专用于肌电生物反馈仪共模抑制比指标的检测与验证。它是医疗器械检测机构、生产企业质检部门以及第三方实验室开展肌反仪型式检验和出厂检验的理想工具。
3.2 核心技术特性
| 特性 | 参数/说明 |
| 输出波形 | 正弦波 |
| 输出频率 |
50 Hz、60 Hz、100 Hz、120 Hz（覆盖工频及倍频）
|
| 频率精度 | ±1% |
| 输出信号 |
幅度 5 V（峰-谷值），精度 ±1%
|
| 皮肤阻抗模拟网络 |
51 kΩ / 47 nF（与标准要求完全一致）
|
| 屏蔽性能 |
良好的屏蔽效果，有效抑制外部噪声拾取
|
| 操作方式 | 简单方便 |
3.3 与标准的深度契合
YICE1095-03 的每一项技术参数都与 YY/T 1095-2015 标准的要求精准对应：
1、频率选择：标准附录A.3.9指出，共模抑制测试信号频率应为工频的2倍频。YICE1095-03 提供50 Hz、60 Hz、100 Hz、120 Hz四个频率点，同时覆盖50 Hz和60 Hz两大全球主流工频体系及其倍频，适应国内外不同市场环境下的测试需求。
2、阻容网络：标准明确要求使用51 kΩ电阻与47 nF电容模拟共模抑制第一电极阻抗。YICE1095-03 内置的皮肤阻抗网络严格按照51 kΩ/47nF的参数配置，确保测试条件与标准完全一致。
3、信号幅度：标准规定测试信号源输出幅值 Va 为1 V～5 V。YICE1095-03 提供5 V（峰-谷值）的输出幅度，精度达±1%，满足标准要求的同时，保证了测试结果的可靠性和可重复性。
4、屏蔽设计：标准附录特别强调，屏蔽壳应连接到大地参考点以减小外部噪声影响。YICE1095-03 采用良好的屏蔽设计，有效解决了高阻抗前端测量时噪声拾取的难题。
四、典型应用场景
4.1 医疗器械检测机构
各级医疗器械检验检测中心在对肌电生物反馈仪进行型式检验时，可使用YICE1095-03作为共模抑制比测试的标准装置，快速完成对YY/T 1095-2015第5.5.7条合规性的验证。
4.2 生产企业质量控制
肌反仪生产企业在产品出厂检验和过程质量控制中，可使用YICE1095-03对每台产品进行共模抑制比的逐台检测，确保出厂产品100%符合行业标准要求。
4.3 研发验证
在新产品研发阶段，工程师可借助YICE1095-03反复测试不同电路方案下的共模抑制比表现，优化放大器前端设计、屏蔽结构和滤波参数，加速产品迭代。
4.4 计量校准
计量技术机构可将YICE1095-03作为共模抑制比测试的参考设备，为肌反仪的定期校准提供可溯源的测试手段。
五、为什么选择一测医疗？
深圳市一测医疗测试技术有限公司专注于医疗器械测试技术领域，深耕行业多年，对国内医疗器械标准体系有着深刻的理解。YICE1095-03 肌电共模抑制比测试装置正是一测医疗"以标准为导向、以需求为核心"产品理念的体现——不仅仅是为用户提供一台仪器，更是提供一套与国家标准无缝衔接的完整测试方案。
如公司所倡导的："不仅仅是一次测试"——每一次测量，都关乎医疗器械的品质与患者的安全。
六、结语
在医疗器械质量监管日趋严格的背景下，共模抑制比作为肌电生物反馈仪的核心性能指标，其测试的规范性和准确性不容忽视。YICE1095-03 肌电共模抑制比测试装置以 YY/T 1095-2015 标准为设计蓝本，以精准、可靠、便捷为产品特质，为行业提供了一套值得信赖的测试解决方案。
让每一次共模抑制比测试，都经得起标准的检验。
如需了解产品详细信息或技术咨询，请联系深圳市一测医疗测试技术有限公司：
